Los transportadores de canal SIEBTECHNIK se utilizan para el transporte de materiales granulares a granel. Se accionan mediante engranajes de doble desequilibrio (tipos FG y FG-C) o motores de desequilibrio (tipos FR y FR-C).
Fabricamos transportadores de canal con unidades de accionamiento ubicadas en la parte superior o inferior para tamaños extremos. El transporte de material de alimentación de grano grueso o muy caliente, así como la alimentación uniforme de una máquina de cribado posterior, se pueden controlar fácilmente con estas máquinas vibratorias.
Transportadores de canal con engranajes de doble desequilibrio
Los diferentes tamaños de reductores de doble desequilibrio permiten una excelente adaptación a su aplicación específica. Las masas de equilibrado y las velocidades se pueden ajustar por etapas, lo que permite adaptar de forma óptima la amplitud de vibración y la aceleración de la máquina a los requisitos específicos del producto. Nuestros reductores de doble desequilibrio SIEBTECHNIK TEMA son rápidos y fáciles de instalar y ofrecen una alta disponibilidad de los transportadores de canal. Recomendamos este sistema de accionamiento, por ejemplo, para tolvas de distribución de producto que alimentan uniformemente las máquinas de cribado posteriores con el material de alimentación, o para tolvas de descarga de material de grano grueso procedente de silos, por ejemplo, en plantas de trituración primaria.
Transportadores de canal con dos motores de desequilibrio
Un accionamiento con dos motores de desequilibrio puede ser una alternativa económica a un accionamiento con engranajes de doble desequilibrio, especialmente en el caso de transportadores de canal con anchos nominales reducidos.
Los dos motores de desequilibrio funcionan en direcciones opuestas, lo que significa que el movimiento resultante de la máquina vibratoria también es lineal. Estas máquinas vibratorias, de tamaño bastante menor, se utilizan, por ejemplo, para el transporte de arena, grava, mineral, escoria o en el reciclaje.
Ventajas
- Concepto personalizado
- Posibilidad de fabricar máquinas de gran anchura
- Resistente a granos de gran tamaño y gruesos
- Alta capacidad de transporte específica
- Revestimiento con componentes de protección contra el desgaste reemplazables
- Tipo y alcance de la protección contra el desgaste adaptados al material transportado
- Caudal de suministro ajustable
- Excelente aislamiento de vibraciones
- Diseño robusto
- Componentes duraderos y de probada eficacia
- Concepto de accionamiento optimizado
- Bajo mantenimiento y fácil reparación
- Se puede integrar en sistemas existentes
Comportamiento operativo y características mecánicas
Los transportadores de canal SIEBTECHNIK son de oscilación libre, lo que significa que la amplitud de oscilación se puede ajustar libremente según la relación de masas de la caja transportadora y el desequilibrio. Los transportadores de canal vibratorios lineales tienen un ángulo de diseño seleccionable y, por lo tanto, son flexibles en cuanto a la inclinación de la canal, desde horizontal hasta muy inclinada.
Nuestros transportadores de canal de las series FG (reductor de doble desequilibrio) y FR (motor de desequilibrio) transportan prácticamente cualquier material y pueden suministrarse con un ancho máximo útil de canal de hasta 5500 mm.
La velocidad y la amplitud de vibración de los transportadores de canal vibratorios lineales se pueden ajustar al producto específico para minimizar el desgaste y optimizar la distribución del material transportado.
La caja transportadora, compuesta por paredes laterales, componentes transversales y la canal, absorbe todas las fuerzas estáticas y dinámicas. La generación de vibraciones no se localiza en el centro de gravedad de la máquina vibratoria. En su lugar, se montan engranajes de doble desequilibrio o motores de desequilibrio sobre un puente de transmisión. Es importante que la dirección de la fuerza resultante pase por el centro de gravedad de toda la máquina vibratoria.
Los transportadores vibratorios lineales se accionan mediante una transmisión por correa trapezoidal con reductor o mediante una transmisión directa con eje cardán. Los engranajes de doble desequilibrio están lubricados con aceite. Los motores de desequilibrio cuentan con lubricación por grasa de por vida.
Toda la máquina vibratoria se apoya elásticamente sobre elementos de resorte contra la subestructura. Se pueden utilizar diversos sistemas de resortes de compresión en espiral, amortiguadores de goma, elementos vibratorios o fuelles neumáticos, que también se pueden combinar según sea necesario.
Para cribado con alto contenido de polvo, podemos suministrar transportadores de canal con cubiertas antipolvo bajo pedido. Las tolvas de descarga de la tolva pueden suministrarse con zapatas, válvulas de aguja o suspensiones.
El diseño robusto, que utiliza y combina componentes estándar, garantiza un alto grado de flexibilidad y soluciones orientadas al cliente, a la vez que produce máquinas con bajos tiempos de funcionamiento y una larga vida útil.
Accesorios para máquinas de cribado – Transportadores de cana
Siebtechnik dispone de una amplia gama de accesorios para todos los transportadores de canal. Desde protección contra el desgaste y las vibraciones, hasta suspensión neumática, protección contra el polvo, consolas de control, engranajes de doble desequilibrio, suspensión híbrida, motores de desequilibrio o diseños especiales a medida, gracias a su dilatada experiencia, Siebtechnik le ofrece la mejor solución para sus necesidades.
Nuestras máquinas se pueden combinar a la perfección para ofrecerle la solución óptima en un paquete integral.
Consúltenos, estamos a su disposición.
Downloads
Gallery

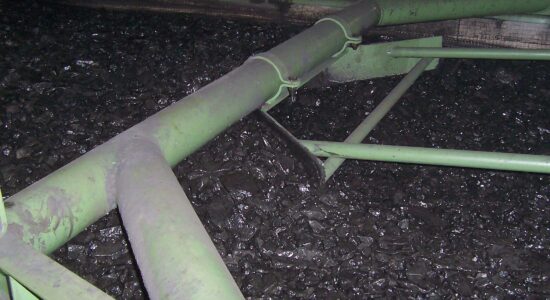

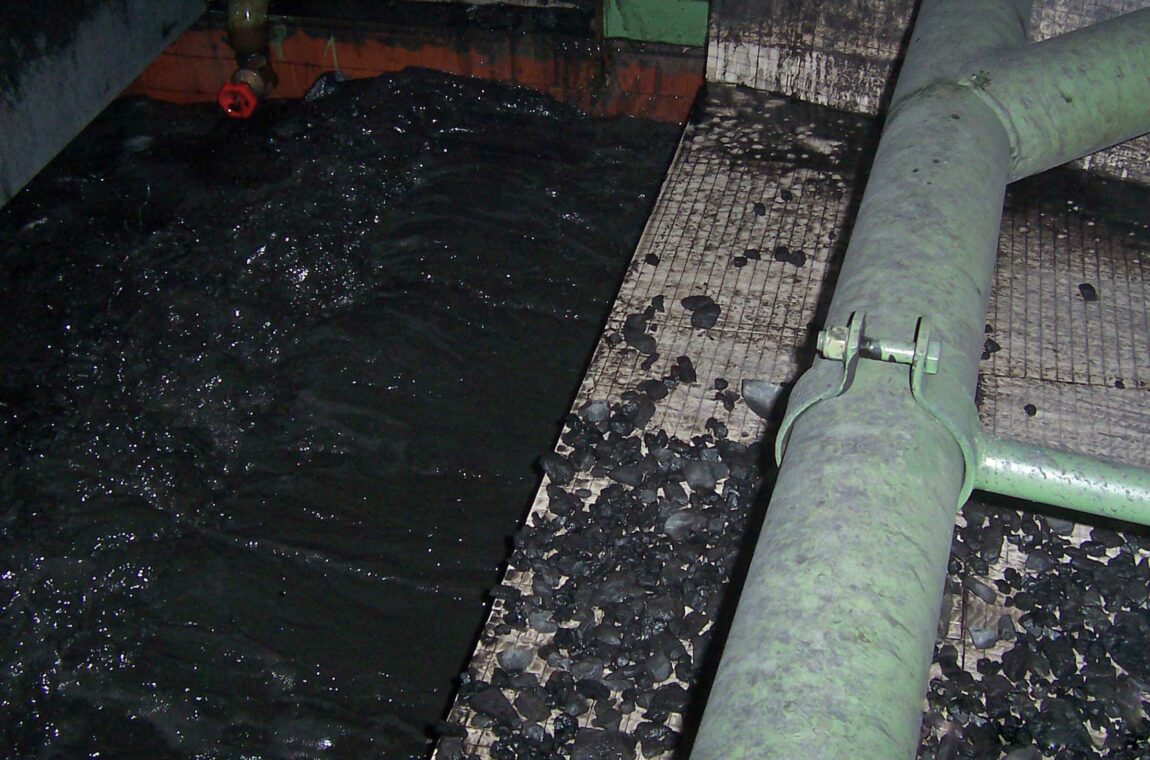

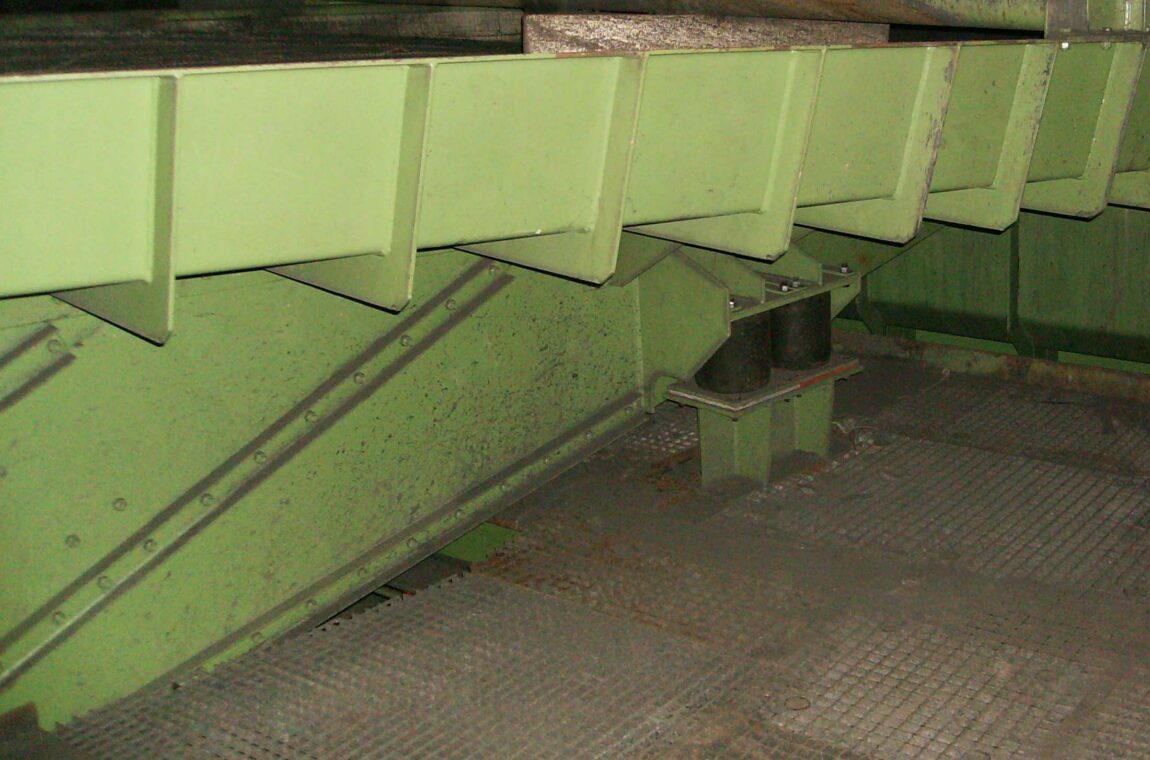

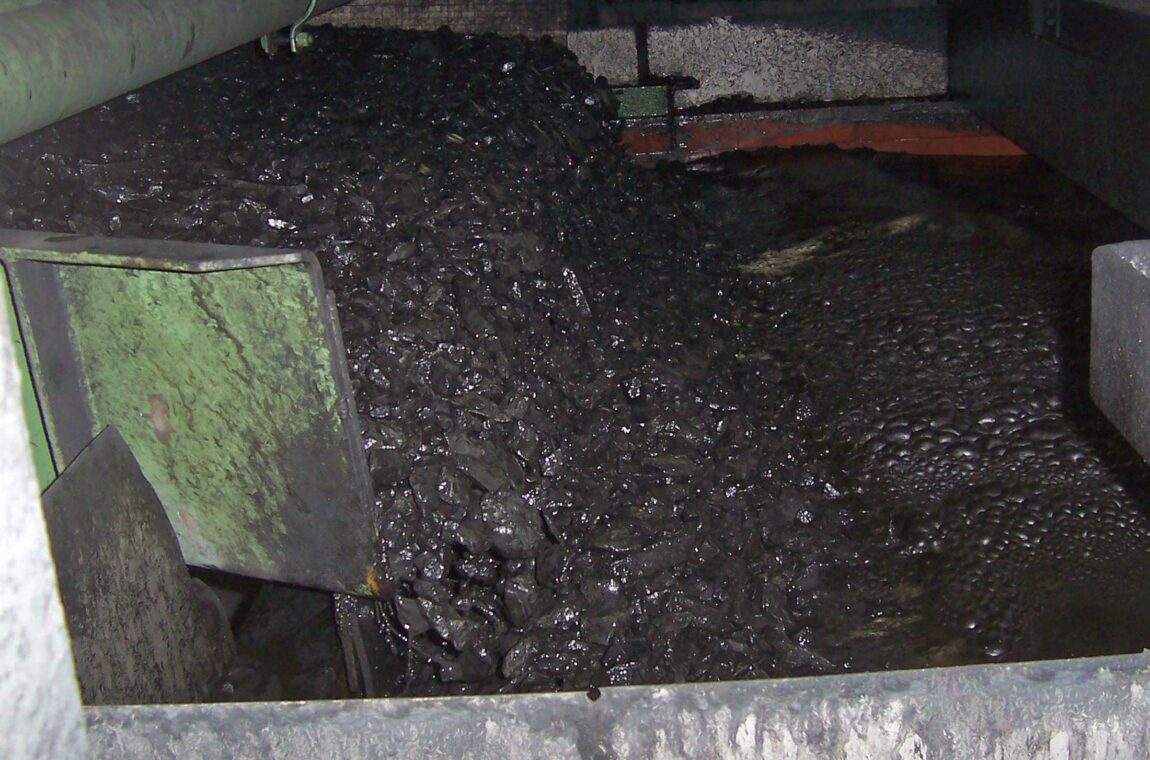

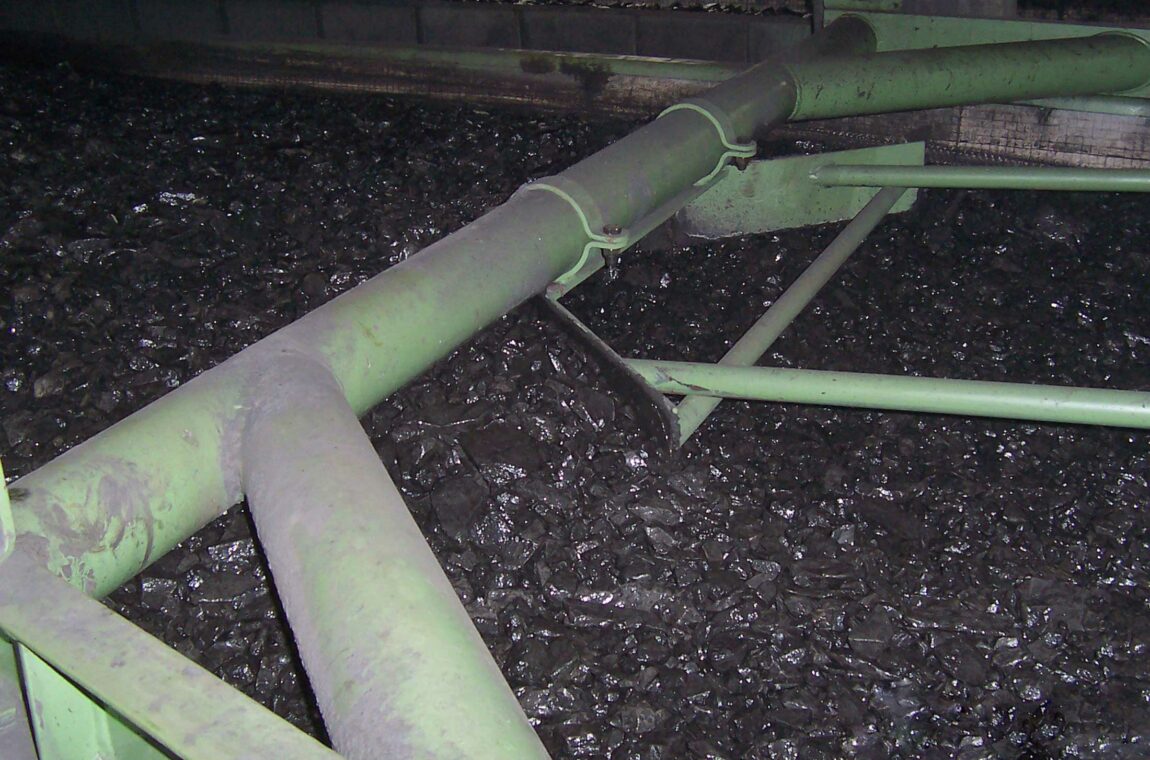

SIEBTECHNIK conveyor trough FG 12-5_33_60-5_in use on site

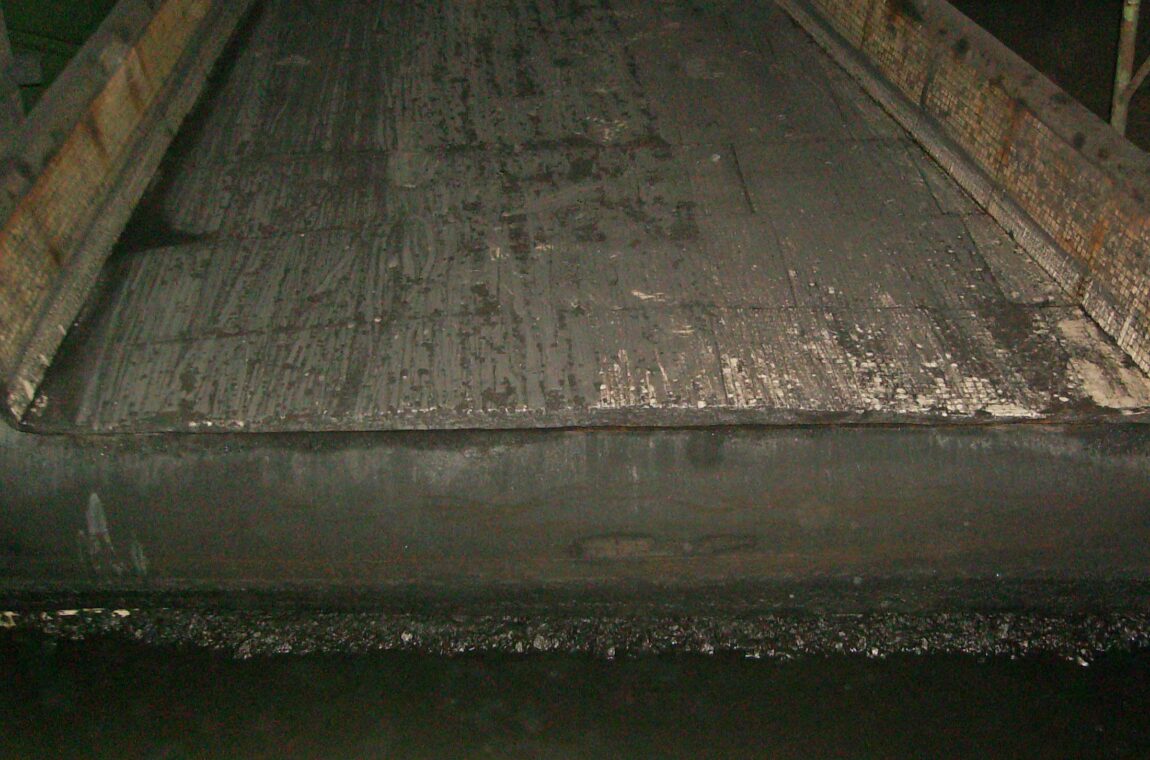

Förderrinne FG 12-5 33 60-5 im Einsatz vor Ort
